Подбор радиаторов Kermi

   Существуют два варианта присоединения стальных панельных радиаторов Kermi,

 Kermi FKO Profil-K с боковым подключением,

Kermi FTV(FKV) Profil-V с нижним подключением.

   Кроме этого, радиаторы Керми с боковой или нижней подводкой, подразделяются на 5 типов с различной монтажной глубиной. Для получения разной тепловой мощности радиаторов, панели и оребрение комбинируют в нескольких вариантах, и имеет разную тепловую мощность (теплоотдачу). Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет:





РАДИАТОР KERMI С БОКОВЫМ ПОДКЛЮЧЕНИЕМ FKO





РАДИАТОР KERMI С НИЖНИМ ПОДКЛЮЧЕНИЕМ FTV











 Kermi FKO 10

 Kermi FTV 10

Kermi FKO 11

Kermi FTV 11

Kermi FKO 12

Kermi FTV 12

 Kermi FKO 22

 Kermi FTV 22

Kermi FKO 33

Kermi FTV 33

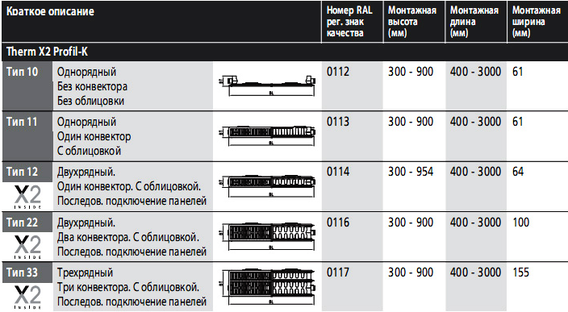

Тип 10 —  В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели без облицовки, однорядные радиаторы с монтажной глубиной - 61 мм;



Тип 11 — Однопанельный с конвективным оребрением, с облицовкой, с монтажной глубиной - 61 мм;

Тип 12 — Две панели и между ними одна пластина с гофрированным металлом, облицовка, быстрый проток, монтажная глубина - 64 мм;



Тип 22 — Пожалуй самый востребованный тип радиаторов Керми, двухпанельный, с двумя пластинами оребрения, с облицовкой, монтажная глубина – 100 мм;

Тип 33 — Трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения, имеют быстрый проток, с облицовкой и имеет монтажную глубину - 155 мм.

Все эти типы могут иметь разную высоту - 200 (22 и 33 типы)  300, 400, 500, 600 и 900 мм. и длину 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1600, 1800, 2000, 2300, 2600 и 3000 мм.



Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления. Значение площади каждого помещения имеется в плане квартиры. Для средней климатической зоны норма для жилого помещения определена, как 100 Вт/1 кв.м.

Но поскольку не все квартиры имеют именно такие параметры и планировку, то есть некоторые показатели, которые следует учитывать при расчете количества секций радиатора для каждой конкретной квартиры.

Если в комнате не одна наружная стена, а две, то к этим 100 Ват/кв. м. нужно прибавить еще 20%. А если окон не одно, а 2 или 3 (при двух наружных стенах), то к этим 100 Ват/кв. м. нужно прибавить 30%. В случае, если оба окна выходят на более холодную северную сторону или северо-восток, то к полученной сумме прибавляем еще 10%. Всё! Вот и весь расчёт!!! И не нужны никакие формулы))

Имеют значение и особенности размещения самого радиатора Kermi. Если планируется установить его в так называемой открытой нише, то нужно "накинуть" еще 5% к уже полученной сумме, а если в закрытой - то все 15%. Только учтя все эти особенности помещения, можно действительно грамотно рассчитать теплоотдачу отопительного прибора, которая будет наиболее оптимальной для конкретной квартиры в данных климатических условиях.



 Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

Присоединительная резьба: 4 х G1/2” (внутр.)

Высота: 300, 400, 500, 600, 900 мм.

Длина: от 400 мм до 3000 мм.

Глубина: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.

Рабочее давление – 10 атм. (1,0 МПа).

Опрессовочное давление – 13 атм. (1,3 МПа).

Макс. температура теплоносителя: 110°C.

Рабочая температура – 95°.



Технические характеристики  Kermi ThermX2 FKV:

Присоединительная резьба: 2 х G3/4” (наруж.).

Высота радиаторов: 300, 400, 500, 600, 900 мм.

Длина радиаторов: от 400 мм до 3000 мм.

Глубина радиатора: тип 10 и 11 — 61 мм, тип 12 — 64 мм, тип 22 — 100 мм, тип 33 — 155 мм.

Рабочее давление – 10 атм. (1,0 МПа).

Максимальная температура теплоносителя: 110°C.

Рабочая температура – 95° С.

Опрессовочное давление – 13 атм. (1,3 МПа).

Комплект поставки:

Профильные радиаторы Kermi therm-x2 с крепёжными накладками (за исключением монтажной высоты 200), поверхность окрашена методом порошковой окраски с предварительной грунтовкой;

Боковые планки и верхняя декоративная решётка (за исключением типа 10) снимаются для чистки;

В комплект поставки входят монтажные принадлежности без дополнительной оплаты (за исключением монтажной высоты 200);

Компактные профильные радиаторы therm-x2: Тип 12 – 33 дополнительно с разделительной пробкой therm-x2 (за исключением монтажной высоты 200).



 Крепление

Крепление на 4 накладки до длины 1600 мм и на 6 накладок от длины 1800 мм (монтажная высота 200 без накладок);

Возможна юстировка по горизонтали и вертикали в смонтированном состоянии.



 Покрытие

Блестящее двухслойное лакокрасочное покрытие, не выделяет вредных веществ, равномерное и экологически безвредное;

Соответствует стандарту DIN 55900-FWA: поверхность обезжирена, фосфатирована, грунтована катодной лакировкой по методу катафорезного погружения (ETL) и окрашена методом порошкового напыления (EPS); Стандартное покрытие: цвет белый Kermi (аналогично RAL 9016);

Цвет лакокрасочного покрытия из цветовой гаммы Kermi.



 Качество

Проверено RAL;

Все радиаторы испытаны на герметичность;

Контрольное давление: 13 бар;
Макс. рабочее давление: 10 бар;
Макс. рабочая температура: 110°C;
Сертификация по DIN EN ISO 9001:2008.



Упаковка

Поставляются уже смонтированными в картонной коробке, упакованными в защитную пленку;
Защитная упаковка для монтажа на стройплощадках не требует удаления при монтаже.



Подключение

Компактные профильные радиаторы FKO therm-x2: 4 x G 1/2“ внутренняя резьба;
Профильные вентильные радиаторы FTV(FKV) therm-x2: 2 x G 3/4" наружная резьба, стандартно подключение внизу справа, по желанию - подключение внизу слева без дополнительной оплаты 3 x G 1/2" внутренняя резьба сбоку;
Монтажная высота 200 без x2 INSIDE.



Дополнительно для вентильных радиаторов:

Вентиль настроен на тепловую мощность радиатора с помощью заводских предустановок значения kv;
Заглушки и воздухоспускные клапаны вмонтированы и загерметизированы.



Гарантия 10 лет

Действие гарантии распространяется только на радиаторы, установленные в закрытой системе отопления (это система, в которой вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения).
